Impedanznetzwerke bzw. Netznachbildungen sind erforderlich für die korrekte Durchführung von Messungen zu leitungsgebundenen Störungen. Sie stellen eine definierte Netzimpedanz her über der die Messung erfolgt, im Regelfall mit Hilfe eines Spektrumanalysators. Je nachdem ob es sich um DC oder AC versorgte Prüflinge mit einer oder drei Phase handelt stehen verschiedene Impedanznetzwerke zur Verfügung.
Beim Einsatz von AC Netznachbildungen ist zu beachten, dass diese bauartbedingt einen höheren Ableitstrom haben der einen im Versorgungskreis enthaltenen Fehlerstrom-Schutzschalter zum Auslösen bringt. Daher sollte die Messung an Stromkreisen ohne FI Schalter oder alternativ mit Hilfe eines Trenntransformators durchgeführt werden.
|
Artikelnummer |
Frequenzbereich [MHz] |
Max. Stromstärke |
Max. Spannung |
|---|---|---|---|
|
9 kHz - 100 MHz |
16 A |
250 V DC/AC (50/60Hz) | 120 V AC (400Hz) |
|
|
9 kHz - 30 MHz |
16 A |
240V / 50 bis 60 Hz |
|
|
9 kHz - 30 MHz |
16 A |
540V / 260V 50 bis 60 Hz |
|
|
9 kHz - 30 MHz |
32 A |
540V / 260V 50 bis 60 Hz |
|
|
9 kHz - 100 MHz |
50 A (kontinuierlich) / 70 A für 3min |
max. 250 V |
|
|

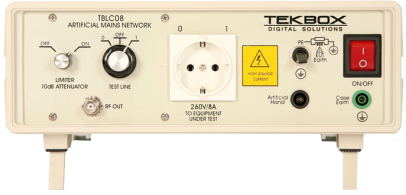

9 kHz - 30 MHz |
8 A |
max. 240 V; 50-60 Hz |
|
|
9 kHz - 100 MHz |
70 A (kontinuierlich) |
max. 250 V DC/ 250 V AC (50/60Hz) |
|
|
150 kHz - 110 MHz |
10 A |
max 60 V |
