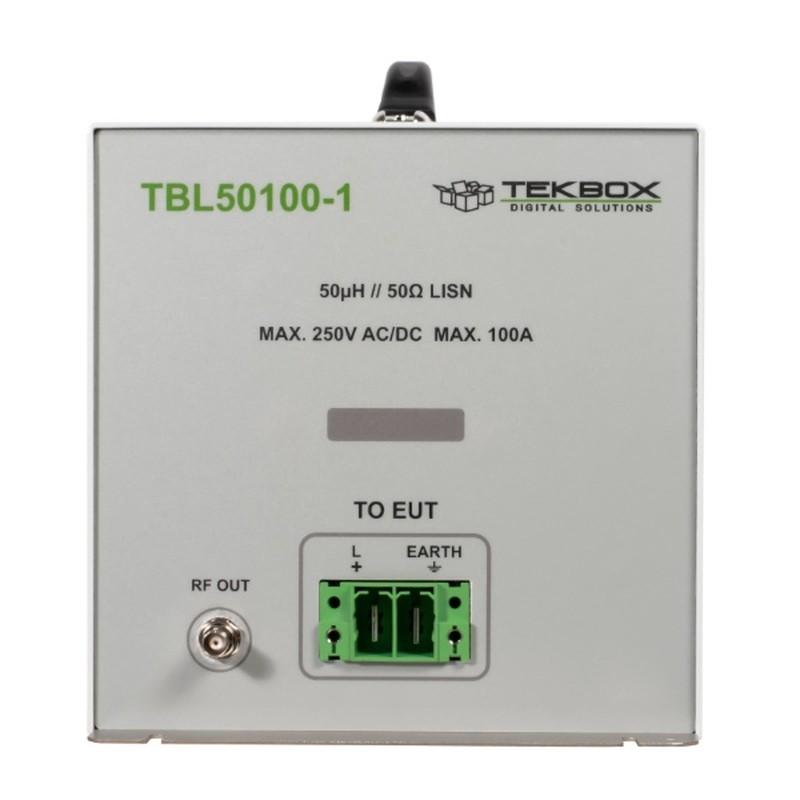

TBL50100-1 - Impedanznetzwerk - Tekbox
- Frequenzbereich: 9 kHz ...100 MHz
- Max. Spannung 250 V DC/ 250 V AC (50/60Hz)
- Stromstärke: 70 A (Kontinuierlich) DC-Widerstand < 45 mΩ
- Anschlussmöglichkeiten BNC, Phoenix-Kontakt, Hochstrom-Steck-/Schraubklemmen
- Typ: V-AMN (50Ω // 50µH)
- Abmessungen 350 x 230 x 230 mm
- Gewicht 5,3 kg
Das TBL50100-1 50µH ist eine LISN mit einer einzigen Kanaloption, die eine Impedanz von 50 Ω // 50 µH aufweist. Sie ist für den Frequenzbereich von 150 kHz bis 30 MHz gemäß CISPR 16-1-2 ausgelegt.
Allgemeine Informationen
Der TBL50100-1 50µH verfügt über einen Kanal und ist ein 50 Ω // 50 µH LISN für den Frequenzbereich von 150 kHz bis 30 MHz gemäß CISPR 16-1-2.
Zusätzlich zu leitungsgebundenen Störmessungen an AC- oder DC-versorgten Geräten kann die LISN auch verwendet werden, um eine definierte Impedanz für verschiedene andere standardisierte Tests herzustellen.
Die LISN wird in die Versorgungsleitung des DUT (Device Under Test) eingefügt. Leitungsgebundenes Rauschen, das an den Versorgungsklemmen des DUT vorhanden ist, kann über einen BNC-Anschluss mit einem Spektrumanalysator oder einem Messempfänger gemessen werden. Der SOURCE (Versorgungs-) Terminal und der DUT-Terminal sind durch eine 50 µH-Spule entkoppelt.
DC- oder Einphasenmessungen erfordern in der Regel ein Paar TBL50100-1. In Verbindung mit dem Tekbox LISNMate können Gleichtakt- und Gegentaktstörungen getrennt gemessen werden. DUTs mit 3-Phasen-Versorgung erfordern je nachdem, ob das Produkt im Dreiecks- oder Sternkonfiguration angeschlossen ist, drei oder vier Stück TBL50100-1.
Das Produkt enthält ein BNC-Male zu N-Male RG232-Kabel, passende Steckverbinder für SOURCE und DUT sowie ein individuelles Kalibrierungsprotokoll.
Für diese Geräteserie sind keine Optionen verfügbar.
