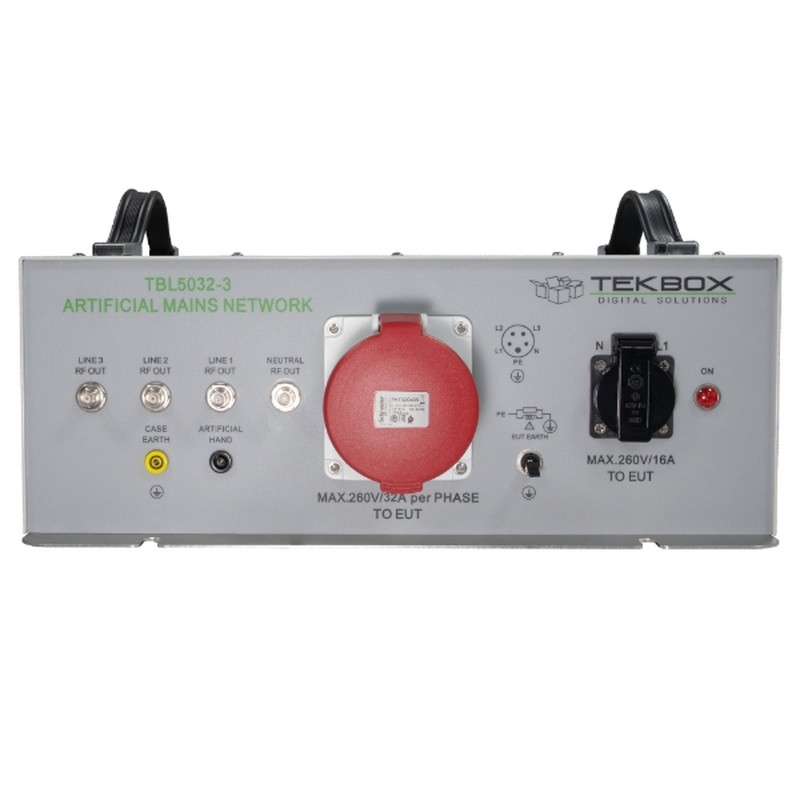

TBL5032-3 - Impedanznetzwerk - Tekbox
- Frequenzbereich: 9 kHz – 30 MHz
- Impedanz: 50 Ω ║ (50 µH + 5 Ω)
- Simuliertes Handmodell: 220 pF + 511 Ω
- Schaltbare Erdung: Direkt oder über 50 Ω ║ 50 µH
- 250 µH Filter
- Seperate HF-Messausgänge für jede einzelnen Leiter und Neutralleiter
- Netzspannung: max. 540V/ 260V 50 bis 60 Hz, CAT II
- Max. Strom pro Leiter: jeweils 32 A bei 23°C
- 3-phasiger DUT Anschluss: CEE/IEC60309, 3L+N+PE, 16 A, (w)
- 1-phasiger DUT Anschluss (länderspezifisch)
- Netzanschluß: CEE/IEC60309, 3L+N+PE, 16 A, (m)
- Messbuchse: 50 Ω BNC
- Sicherheitsklasse: I, IEC 1010-01
- Externe Hochpassfilter: N(m) - N(w)
Allgemeine Informationen
Der TBL5032-3 ist ein Gerät zur Stabilisierung der Leitungsimpedanz, das entwickelt wurde, um leitungsgebundene Störungen im Bereich von 9 kHz bis 30 MHz gemäß dem CISPR 16-1-2-Standard zu messen.
Es ist für die Prüfung von einphasigen und dreiphasigen, mit Wechselstrom betriebenen Geräten mit Versorgungsspannungen von bis zu maximal 450V/260V und 32A konzipiert. Leitungsgebundenes Rauschen kann an jeder Phase und am Neutralleiter gemessen werden. Der TBL5032-3 verfügt über separate Hochfrequenzausgänge für jede Phase und den Neutralleiter und kann daher in Kombination mit dem TBLM1 verwendet werden, um die Emissionen in ihre Gleichtakt- und Gegentakt-Komponenten aufzuteilen.
Im Lieferumfang des TBL5032-3 ist kein integrierter Hochpassfilter für die Hochfrequenzausgänge enthalten, jedoch wird ein externer koaxialer Hochpassfilter mit 9 kHz mitgeliefert.
Die Einphasen-DUT-Buchse ist in länderspezifischen Ausführungen erhältlich.
Für diese Geräteserie sind keine Optionen verfügbar.
