SDS6104A - Siglent

Dekodierung von seriellen Protokollen
Die Geräte der SDS6000A Serie verfügen über eine Vielzahl an Dekodern für die Analyse von seriellen Datenprotokollen. Zur Standardausstattung gehören die Embedded Protokolle wie I2C, SPI und UART sowie die Automotive Protokolle CAN und LIN. Darüber hinaus sind Decoder für die folgenden Protokolle optional erhältlich - CAN FD, Flexray, Sent, MIL-Std 1553B, I2S.

Die gemeinsame Darstellung der dekodierten Protokollinhalte mit dem gemessenen Leitungssignal ermöglicht die gleichzeitige Auswertung der Physikalischen- und der Protokollebene und erleichtert Entwicklung und Fehlersuche.

Untersuchungen zur Signalintegrität

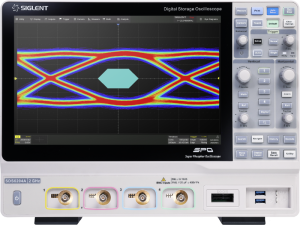

Mit der Softwareoption SDS6000Pro-EJ stehen auf dem Oszilloskop Werkzeuge zur Vermessung von Augendiagrammen und zur Jitteranalyse zur Verfügung. Umfangreiche Funktionen wie Taktrückgewinnung, Aufspaltung der Jittermessungen in die einzelnen Komponenten sowie ein Maskentest für das Augendiagramm ermöglichen die Vermessung und Bewertung von Datenübertragungskanälen.

Digitale Logikanalyse - Mixed Signal Mode (optional)
Der Mixed Signal Mode dient der gleichzeitigen Erfassung und gemeinsamen Darstellung von analogen und digitalen Signalen. Die Oszilloskope der SDS6000A Serie verfügen optional über 16 digitale Logikkanäle. Die digitalen Eingänge verfügen über eine Speichertiefe von 62,5 MPunkte/Kanal und können die Signale mit max. 1,25 GS/s abtasten.

Umfangreiche Analysefunktionen
Das SDS6104A Oszilloskop von Siglent verfügt über Analysefunktionen wie den Bode Plot zur Vermessung von Filtern und Baugruppen, Maskentest, History Mode, optionale Leistungsanalyse, Frequenzzähler, DVM u.v.m.

Signalauswertung mit Parametermessungen und Mathematikfunktionen
Für die automatische Ermittlung relevanter Signalparameter stehen auf dem SDS6104A über 50 Messfunktionen mit statistischer Auswertung und Histogramm zur Verfügung. Zusätzlich können auf bis zu 4 Mathematikkanälen weitere Analysen durchgeführt werden, darunter auch die FFT mit bis zu 8 MPunkten.

Schnelle Updaterate
Mit bis zu 170.000 Kurven pro Sekunde bleiben ihnen keine Signaldetails mehr verborgen. Modulationen und Signalanomalien lassen sich so noch präziser erkennen und darstellen.

Im Sequence Mode sind sogar bis 700.000 Erfassungen/s möglich

Optionaler Funktionsgenerator
Als optionale Erweiterung verfügen die Oszilloskope der SDS6000A Serie über einen kompakten, externen USB-basierten Funktionsgenerator zur Erzeugung von Standardsignalen wie Sinus, Rechteck, Dreieck, Puls, DC-Pegel und Rauschen mit einstellbarer Amplitude und Frequenz bis 25 MHz (Sinus). Darüber hinaus können mit der Software Easy Wave auch arbiträre Kurvenverläufe erzeugt und mit einer Auflösung von 14 Bit und 125 MS/s wiedergegeben werden.

Remote Betrieb und Programmierung
Egal ob das Gerät an Ihrem Arbeitsplatz oder weiter entfernt z.B an einem Prüfstand steht, über den integrierten WebServer kann das SDS6104A auch aus der Ferne über einen Browser gesteuert werden.

Selbstverständlich ist auch eine Kontrolle des Oszilloskops über USB oder LAN mit Hilfe der integrierten Programmierschnittstelle möglich.
