Bestimmung von Augendiagramm und Jitter-Parametern

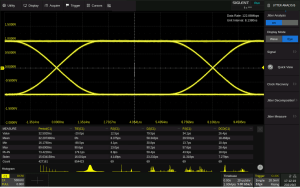

Die Option -EJ ermöglicht die Auswertung von Parametern die für die Bewertung der Signalintegrität von Übertragungskanälen relevant sind. Über die Darstellung des Augendiagramms lassen sich Aussagen zur Qualität des übertragenen Signals treffen. Mit Hilfe des Maskentests kann dabei auch eine automatische Bewertung erfolgen. Zudem kann der Jitter, d.h. die zeitliche Abweichung vom Idealverlauf von Signalflanken ermittelt und in seinen einzelnen Komponenten (zufällig und deterministisch) zerlegt werden. Da Modul verfügt zusätzlich über eine automatische Taktrückgewinnung des zu untersuchenden Signals.

Die Option SDS6000Pro-EJ ist nur erhältlich für das Modell SDS6204A.
