GLN-5040A - V-Zweileiter Netznachbildung - GW Instek

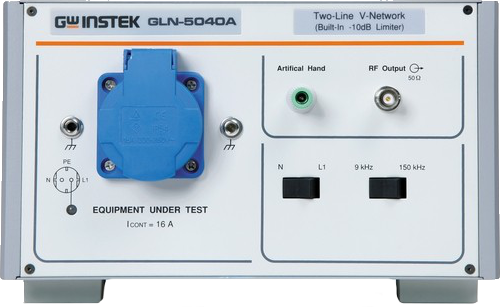

GLN5040A - Zweileiter Netznachbildungzoom
  • Einphasige V-Zweileiter Netznachbildung
  • Prüfung von leitungsgebundenen
  • Störungen gem. CISPR
  • 9 kHz - 30 MHz
  • 240V AC, 50V DC, max. 16A
  • integrierter Transienten Limiter
  • Handnachbildung

1595,00 € (netto zzgl. MWSt)

Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Netznachbildung für EMV Prüfung gemäß CISPR 16



Die Netznachbildung (LISN - Line Impedance Stabilization Network) dient der normgerechten Prüfung von leitungsgebundenen Störungen an netzversorgten Geräten. Ein gemäß CISPR 16 aufgebautes Netzwerk sorgt dabei für eine einheitliche Leitungsimpedanz. Die Störungen werden ausgekoppelt und können über einen Spektrumanalysator dargestellt und bewertet werden. Ein integrierter Transienten Limiter mit 10 dB Dämpfung dient dem Schutz des empfindlichen Eingangs am Spektrumanalysator beim Zu- und Abschalten der Netznachbildung.

Bedingt durch den prinzipiellen Aufbau hat die Netznachbildung einen hohen Ableitstrom gegen Erde. Daher kann sie nicht an einem Fehlerstromschutzschalter (FI) betrieben werden. Falls keine Versorgungsspannung ohne FI zur Verfügung steht kann ggf. ein Trenntransformator Abhilfe schaffen.

Für dieses Produkt sind keine Optionen verfügbar.

Keine Einträge vorhanden
