TBMA2 - Bikonische Antenne - Tekbox

Allgemeine Informationen

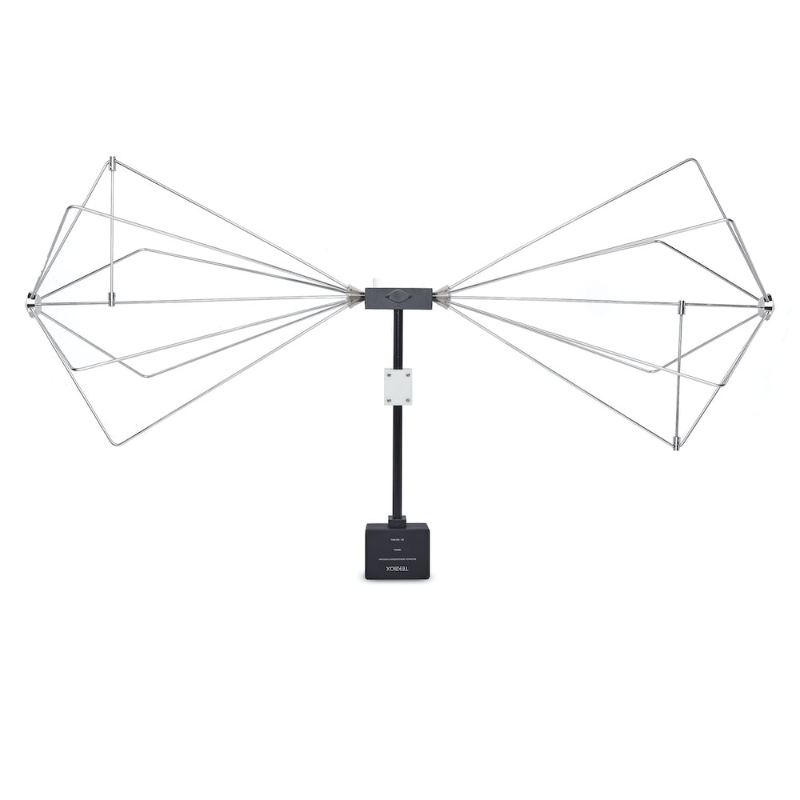

Die TBMA2 ist eine bikonische Messantenne, ideal für EMV-Abstrahlungsmessungen und zur Erzeugung definierter Feldstärken. Dank ihres erschwinglichen Preises eignet sie sich hervorragend für Labore, die interne Pre-Compliance-Tests durchführen.

Die Antenne deckt einen Frequenzbereich von 30 MHz bis 300 MHz ab und weist ein richtungsgebundenes Abstrahlverhalten auf, ähnlich einer Dipolantenne. Der Lieferumfang umfasst eine POM-Halterung mit einem ¼"-Gewindeeinsatz, mit der sich die Antenne einfach auf Standard-Stativen montieren lässt. Die Strahlungselemente sind aus Edelstahl gefertigt, um die typischen Nachteile bei Kontaktdegeneration, wie sie bei nicht-geschweißten Aluminiumdesigns auftreten können, zu vermeiden. Die Elemente sind nicht geschweißt, sondern mit Madenschrauben befestigt, was eine einfache Montage/Demontage und somit eine bequeme Lagerung und Transportierbarkeit ermöglicht.

Technisch wird die Antenne über ein 1:4 Balun mit einer Dauerleistung von bis zu 100 W gespeist. Die TBMA2 ist eine passive bikonische Antenne mit 50 Ω N-Typ-Buchse und einem Antennenfaktor von 10,8 bis 26,3 (siehe Diagramme). Sie ist für verschiedene Standards wie FCC, CISPR, SAE, RTCA-DO-160 und Mil STD-461 ausgelegt.

Mit einer Gesamtlänge von 138,7 cm und einem Durchmesser von 54,2 cm (inklusive Balun) ist die TBMA2 robust, leicht zu montieren und bietet eine zuverlässige Lösung für EMV-Tests und Vorab-Compliance-Messungen.
