Sonic 4000 RF - Aktiver Tastkopf - PMK

Aktiver Tastkopf für hochfrequente Messungen

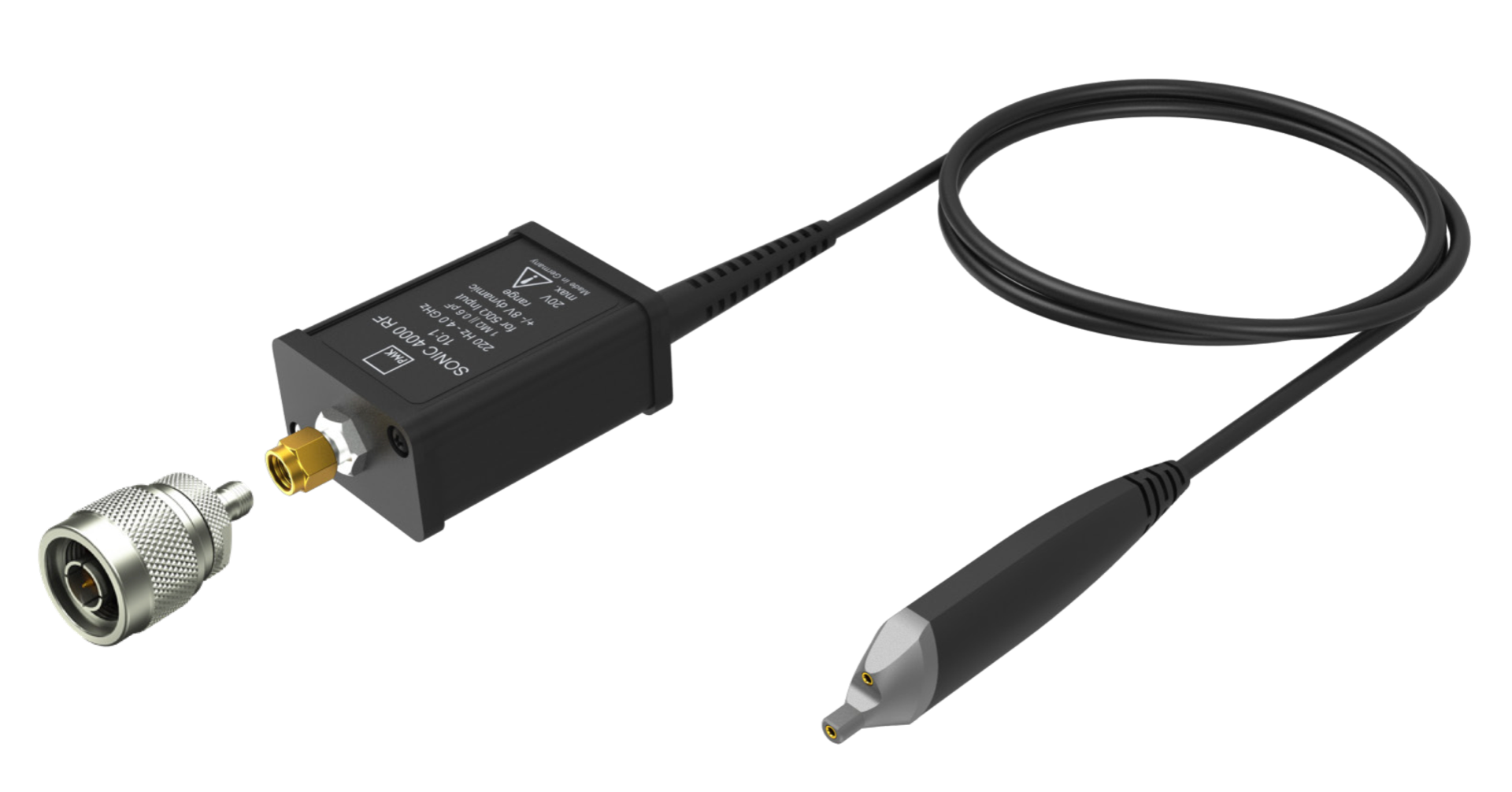

Der aktive Tastkopf Sonic® 4000 RF setzt neue Maßstäbe in Sachen Leistung und Bedienkomfort für In-Circuit-Messungen. Mit einer Bandbreite von 220Hz bis >4GHz, einer hohen Eingangsimpedanz, einem geringen Rauschen und einem Dynamikbereich von >±8V ist der Sonic® 4000 RF der ideale Tastkopf für Spektrum-, Netzwerk- und HF-Analysatoren sowie andere 50Ω-Messsysteme. Die Eingangskapazität von <0,6pF parallel 2MΩ zwischen Tastkopfspitze und Tastkopfreferenz (1MΩ zur Oszilloskop-Masse) bietet die höchste Impedanz in seiner Klasse und ermöglicht das Abtasten empfindlicher Schaltungen, ohne die zu testende Schaltung zu belasten.

Besonders hervorzuheben ist die hochohmige Tastkopf-Referenzverbindung des Sonic® 4000 RF. Im Gegensatz zu herkömmlichen Single-Ended-Tastköpfen, deren Tastkopfreferenz mit der Erde verbunden ist und die Schaltung des Kunden beschädigen können, wenn sie versehentlich mit einem nicht geerdeten Messpunkt verbunden werden, beträgt die Impedanz der Tastkopfspitze des Sonic® 4000 RF gegenüber der Erde 1MΩ. Diese Funktion ermöglicht ein sicheres Überprüfen eines stromführenden Stromkreises, ohne dass die Möglichkeit besteht, den Referenzanschluss der Tastkopfspitze direkt mit der Erdung kurzzuschließen. Der Sonic® 4000 RF ist einfach zu bedienen und bietet erstklassige Leistung. Mit seinen Funktionen ist er die ideale Wahl für alle, die in der HF-Technik arbeiten und zuverlässige Messungen durchführen möchten.
