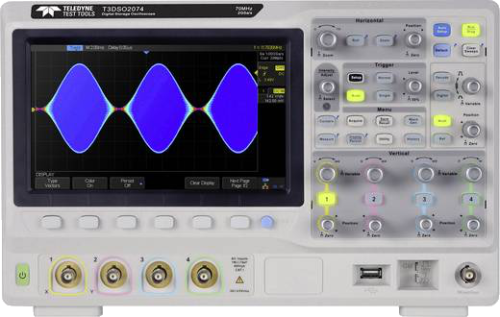

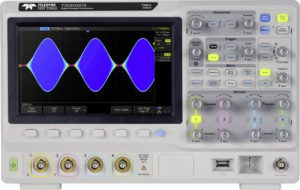

T3DSO2204 - Teledyne Test Tools

T3DSO2014 - Teledyne Test Toolszoom
  • 4 Kanäle
  • 200 MHz analoge Bandbreite
  • max. 2 GS/s Abtastrate
  • max. 140 MPunkte Erfassungsspeicher
  • 140.000 Erfassungen pro Sekunde
  • 8 Zoll Display (800 x 480)
  • 16 digitale Kanäle (optional)
  • integrierter Funktionsgenerator (optional)
  • Dekodierung von seriellen Protokollen
  • 37 Messparameter mit Statistik
  • Upgrade der Analogbandbreite (optional)
  • USB / LAN Interface

Die Geräte der T3DSO2000 Serie sind Einsteigergeräte mit allen Funktionen der größeren Oszilloskop Serien.

2440,00 € (netto zzgl. MWSt)

Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Dekodierung  von seriellen Protokollen
Für die Geräte der T3DSO2000 Serie sind optional Trigger und Dekodierung für die Analyse von seriellen Datenprotokollen erhältlich, darunter Embedded Protokolle wie I2C, SPI und UART, sowie CAN und LIN. Die gemeinsame Darstellung der dekodierten Protokollinhalte mit dem gemessenen Leitungssignal ermöglicht die gleichzeitige Auswertung der Physikalischen- und der Protokollebene und erleichtert Entwicklung und Fehlersuche.

T3DSO2000 - Protokolldekoderzoom


Digitale Logikanalyse - Mixed Signal Mode (optional)
Der Mixed Signal Mode dient der gleichzeitigen Erfassung und gemeinsamen Darstellung von analogen und digitalen Signalen. Optional können die Geräte der T3DSO2000 Serie um eine 16-kanalige Logikanalyse erweitert werden.

Logikanalyse - Mixed Signal Modezoom


Segmentierte Erfassung und History Mode
Die individuelle Aufteilung des Erfassungsspeichers in einzelne Segmente ermöglicht eine erheblich gesteigerte Effizienz bei der Aufzeichnung bestimmter Signalformen, z.B. Pulsfolgen mit längeren Pausen. Dies erlaubt eine optimale Ausnutzung des zur Verfügung stehenden Speichers für die relevanten Signalinhalte.
Im History Mode können Sie rückwärts durch die zuletzt getätigten Erfassungen blättern und so Vergleiche zwischen den einzelnen Aufzeichnungen anstellen. Definitiv eine hilfreiche Option bei der Fehlersuche.

Erfassung im Segmentmoduszoom


Integrierter Funktionsgenerator
Als optionale Erweiterung verfügen die Geräte der T3DSO200 Oszilloskop Serie über einen integrierten Funktionsgenerator zur Erzeugung von Standardsignalen wie Sinus, Rechteck, Dreieck, Puls, DC-Pegel und Rauschen mit einstellbarer Amplitude und Frequenz bis 25 MHz (Sinus).

T3DSO2000 - Integrierter Funktionsgeneratorzoom


Schnelle Updaterate
Mit bis zu 140.000 Kurven pro Sekunde bleiben ihnen keine Signaldetails mehr verborgen. Modulationen und Signalanomalien lassen sich so noch präziser erkennen und darstellen.

WaveSurfer 3000 - Hohe Bildwiederholratezoom


Für diese Geräteserie sind keine Optionen verfügbar.

Tastköpfe

Stromzangen

Mixed Signal Erweiterung

Dies ist nur eine Auswahl der Zubehörteile die für dieses Gerät empfohlen werden. Weiteres Zubehör finden Sie hier

Um Ihnen die Aktualität der angebotenen Software zu gewährleisten leiten wir Sie mit den folgenden Links auf die Seiten des  Herstellers. Gegebenenfalls müssen Sie sich dort einloggen um den Download durchzuführen.
