SDS2104X HD - Siglent

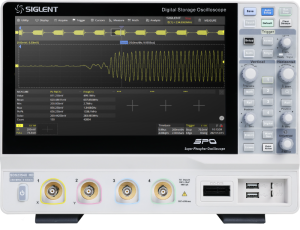

SDS2000X HD  Frontansichtzoom




2682,00 € (netto zzgl. MWSt)
  • 4 Kanäle
  • 100 MHz analoge Bandbreite
  • echte 12 Bit Amplitudenauflösung
  • max. 2 GS/s Abtastrate
  • max. 200 MPunkte/Kanal Erfassungsspeicher
  • 10,1 Zoll kapazitives Touch-Screen Display (1024 x 600)
  • 16 digitale Kanäle (optional) 500 MS/s
  • integrierter Funktionsgenerator (optional)
  • Dekodierung von seriellen Protokollen
  • Über 50 Messparameter mit Statistik und Histogramm
  • Upgrade der Analogbandbreite (optional)
  • USB / LAN Interface

Die Modelle der SDS2000X HD Serie sind die idealen Oszilloskope für alle, die erhöhte Ansprüche an die Genauigkeit der Amplitudenauflösung stellen.


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

12 Bit vertikale Auflösung zur optimierten Signaldarstellung
Der Einsatz von A/D-Wandlern mit 12 Bit Auflösung in Verbindung mit einer verbesserten Genauigkeit der Eingangskanäle führt zu einer deutlich detailreicheren Darstellung der Signalverläufe. So lassen sich selbst geringste Änderungen in der Signalamplitude, die bei einem 8-Bit Oszilloskop verborgen bleiben noch darstellen und auswerten.



Während bei einem herkömmlichen Oszilloskop mit 8 Bit Auflösung der eingestellte Messbereich in 256 Stufen quantisiert wird sind es beim SDS2104X HD mit 12 Bit A/D Wandlern 4096 Abstufungen, d.h. eine 16-fach bessere Auflösung.

Auflösung 8 Bit
Auflösung 12 Bit


Intuitives Arbeiten über Touch-Screen und Bedienelemente
Eine der wesentlichen Eigenschaften eines guten Oszilloskops sind eine einfache und intuitive Bedienung. Dabei kommt es sowohl auf die übersichtliche und korrekte Darstellung der erfassten Messwerte als auch eine einfache Auswahl der verfügbaren Gerätefunktionen an. Das Bedienkonzept des SDS2104X HD erfüllt diese Anforderungen durch eine Kombination aus hochauflösendem Touch-Screen und Bedienelementen zur direkten und schnellen Auswahl der gewünschten Funktionen.

Darüber hinaus kann das Gerät auch mit dem integrierten Webserver oder Remote Kommandos über die USB oder LAN Schnittstelle ferngesteuert betrieben werden.

SDS2000X HD - Touch Screen Bedienung


Dekodierung von seriellen Protokollen
Das SDS2104X HD Oszilloskop verfügt über eine Vielzahl an Dekodern für die Analyse von seriellen Datenprotokollen. Zur Standardausstattung gehören die Embedded Protokolle wie I2C, SPI und UART sowie die Automotive Protokolle CAN und LIN. Darüber hinaus sind weitere Decoder für die folgenden Protokolle optional erhältlich - CAN FD, Flexray, Sent, MIL-Std 1553B, I2S.

Die gemeinsame Darstellung der dekodierten Protokollinhalte mit dem gemessenen Leitungssignal ermöglicht die gleichzeitige Auswertung der Physikalischen- und der Protokollebene und erleichtert Entwicklung und Fehlersuche.

SDS2000X Plus - I2C Decodingzoom


Digitale Logikanalyse - Mixed Signal Mode
Der Mixed Signal Mode dient der gleichzeitigen Erfassung und gemeinsamen Darstellung von analogen und digitalen Signalen. Die Oszilloskope der SDS2000X HD Serie verfügen optional über 16 digitale Logikkanäle. Die digitalen Eingänge verfügen über eine Speichertiefe von 50 MPunkte/Kanal und können die Signale mit max. 500 MS/s abtasten.

SDS2000X Plus - Mixed Signalzoom


Integrierter Funktionsgenerator
Als optionale Erweiterung verfügen die Oszilloskope der SDS2000X HD Serie über einen integrierten Funktionsgenerator zur Erzeugung von Standardsignalen wie Sinus, Rechteck, Dreieck, Puls, DC-Pegel und Rauschen mit einstellbarer Amplitude und Frequenz bis 25 MHz (Sinus). Darüber hinaus können mit der Software Easy Wave auch arbiträre Kurvenverläufe erzeugt und mit einer Auflösung von 14 Bit und 125 MS/s wiedergegeben werden.

SDS2000X Plus - AWGzoom


Umfangreiche Analysefunktionen
Neben über 50 verschiedenen Messparametern zur automatischen Signalauswertung verfügt das SDS2104X HD Oszilloskop über weitere Analysefunktionen wie Bode Plot zur Vermessung von Filtern und Baugruppen, Maskentest, Leistungsanalyse (opt.) u.v.m.

SDS2000X Plus -  Bode Plotzoom


Schnelle Updaterate
Mit bis zu 100.000 Kurven pro Sekunde bleiben ihnen keine Signaldetails mehr verborgen. Modulationen und Signalanomalien lassen sich so noch präziser erkennen und darstellen.

Im Sequence Mode sind sogar bis 500.000 Erfassungen/s möglich

SDS2000X Plus - Modulationzoom


Die Protokolldekoder für I2C, SPI, UART, CAN und LIN sind bereits im Standard-Lieferumfang enthalten.

Mixed Signal Erweiterung

Tastköpfe

Stromzangen

Dies ist nur eine Auswahl der Zubehörteile die für dieses Gerät empfohlen werden. Weiteres Zubehör finden Sie hier
