MSO5074 - Rigol

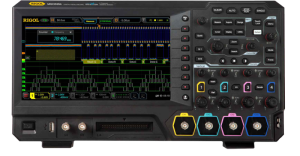

MSO5000Z Serie - Rigolzoom


899,00 € (netto zzgl. MWSt)
  • 4 Kanäle
  • 70 MHz analoge Bandbreite
  • max. 8 GS/s Abtastrate
  • max. 100 MPunkte Erfassungsspeicher
  • 200 MPunkte (optional)
  • 16 Logikkanäle (optional)
  • 9 Zoll Touchscreen (1024 x 600)
  • Dekodierung von seriellen Protokollen (optional)
  • 41 Messparameter mit Statistik
  • Mathematik inkl. FFT
  • USB / LAN Interface (LXI-C)
  • Web Control Software

Die Geräte der Serie MSO5000 bringen die neue Rigol Chip Technologie auf eine neue, preisoptimierte Plattform. Trotz niedriger Preise bieten die Geräte herausragende Leistungsdaten.


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Schnelle Updaterate und tiefer Speicher
Schnelle Updateraten sind wichtig zur Erkennung von Signalabweichungen z.B. bei der Fehlersuche. Die MSO5000 Serie bietet eine sehr schnelle Wiederholrate von 500.000 Waveforms/s. Hinzu kommt der tiefe Speicher von max. 100 MPunkten der optional noch auf 200 MPunkte erweitert werden kann.

MS5000 - Schnelle Updaterate und tiefer Speicherzoom


Umfangreiche Trigger Funktionalität
Entscheidend für die erfolgreiche Arbeit mit dem Oszilloskop ist u.a. der Umfang der zur Verfügung stehenden Triggerfunktionen. Die MSO5000 Serie verfügt bereits im Standard über viele Trigger wie Flanke, Pulsbreite, Anstiegszeit, Video und Pattern, TimeOut, Runt, Window, Delay, Setup/Hold, N-te Flanke sowie Trigger für die seriellen Protokolle RS232, I²C, SPI, CAN, LIN, FlexRay, I2S und MilStd-1553.
Hinzu kommt noch der sog. Zone Trigger mit dem sich sehr gut auf Anomalien im Signalverlauf triggern lässt.



Dekodierung von seriellen Protokollen (optional)
Die MS5000 Serie unterstützt die Triggerung und Dekodierung von seriellen Kommunikationsprotokollen wie I²C, SPI, UART, CAN, LIN, FlexRay, I2S und Mil-Std 1553.

MSO5000 Serie - Serielle Dekodierungzoom


Umfangreiche Parametermessungen und Mathematik
Bis zu 41 verschiedene Parameter können automatisch vermessen werden. Hinzu kommen noch Mathematikfunktionen zur Verarbeitung der Kanäle wie z.B. die Analyse im Frequenzbereich mit Hilfe der FFT.

MSO5000-Serie  -  FFTzoom


Waveform Recording und Wiedergabe
Das Gerät ermöglicht die Aufzeichnung von bis zu 450.000 Waveforms/s. Dies ist in dieser Geräteklasse ein herausragender Wert. In Verbindung mit dem sehr tiefen Speicher lassen sich so Signalabweichungen erkennen und analysieren.



Digitale Logikanalyse - Mixed Signal Mode (optional)
Die Geräte der MS5000 Serie sind für den Betrieb mit 16 digitalen Logikkanälen vorbereitet. Mit der optional erhältlichen digitalen Probe PL2216 stehen die Logikanäle für den Mixed Signal Betrieb zur Verfügung.



Integrierter Arbiträr-/Funktionsgenerator (optional)
Optional bieten die Geräte der MSO5000 Serie einen 2-kanaligen Arbiträr-/ Funktionsgenerator mit 25 MHz Bandbreite (Sinus) und 200 MS/s Abtastrate. Neben vielen Standard-Kurvenformen wie Sinus, Rechteck, Rampe, Rauschen etc. können auch eigendefinierte Signale im Arbiträrmodus wiedergegeben werden.
