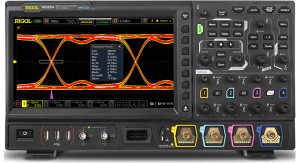

MSO8104 - Oszilloskop von Rigol

Allgemeine Informationen

Das MSO8104-Oszilloskop beeindruckt mit einer Analogbandbreite von 1 GHz im Einzelkanal- und Halbkanalmodus. Mit vier analogen Kanälen, einem EXT-Kanal und 16 Standardkonfigurationen digitaler Kanäle (Probe separat erhältlich) ermöglicht es eine vielseitige Signalanalyse. Dank einer beeindruckenden Echtzeit-Abtastrate von bis zu 10 GSa/s und einer großzügigen Speichertiefe von bis zu 500 Mpts (Standard) ermöglicht es präzise und detaillierte Messungen.

Mit über 600.000 Wellenformen pro Sekunde bietet es eine hohe Wellenform-Aufnahmerate und kann beeindruckende 450.000 Frames in Echtzeit und kontinuierlich aufzeichnen und wiedergeben. Dieses Instrument integriert sieben unabhängige Geräte in einem, darunter ein digitales Oszilloskop, 16-Kanal-Logikanalysator, Spektrumanalysator, Arbiträrgenerator (optional), Digitalvoltmeter, 6-stelliger Frequenzzähler und Totalisator sowie ein Protokollanalysator (optional).

Mit automatischen Messungen von 41 Wellenformparametern, Vollspeicher-Hardware-Messfunktionen, verschiedenen mathematischen Operationen, eingebauter FFT-Analyse und Peak-Suchfunktion bietet es eine umfassende Analyse. Das 1-Zoll kapazitive Multi-Touch-Display mit 256-stufiger Intensitätsanzeige und Farbpersistenz ermöglicht eine benutzerfreundliche Bedienung. Das MSO8104 verfügt über mehrere Schnittstellen, darunter USB HOST&DEVICE, LAN (LXI), HDMI, TRIG OUT und USB-GPIB. Mit Web Control Remote Command, Echtzeit-Eye-Diagramm und Jitter-Analyse-Software (optional) sowie fortschrittlicher Power-Analyse-Software (optional) bietet es eine umfassende Lösung für Ingenieure und Techniker.
