Digitalmultimeter mit hoher Auflösung und Genauigkeit für anspruchsvolle Messaufgaben.
Produktbeschreibung
Das SDM4065A-SC ist ein umfassend ausgestattetes Präzisionsmultimeter, das Messtechnik, Umschalteinheit und Langzeitaufzeichnung in einem einzigen Gerät vereint. Im Kern arbeitet ein 6 ½-Stellen-Analog-Digital-Wandler mit 2 200 000 Zählpunkten und einer Grundgenauigkeit von 35 ppm, sodass feinste Spannungs- oder Stromänderungen zuverlässig erfasst werden.

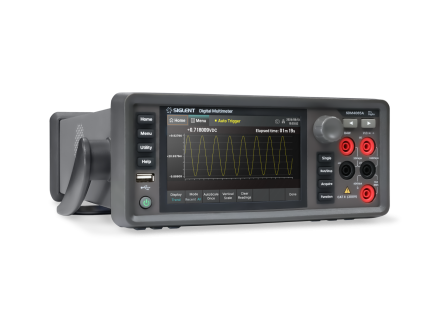

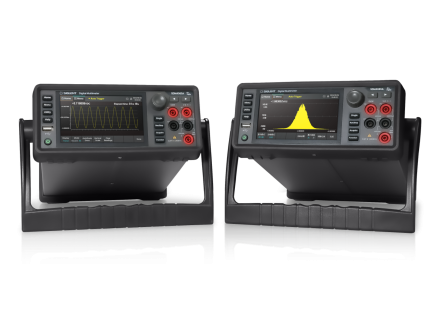

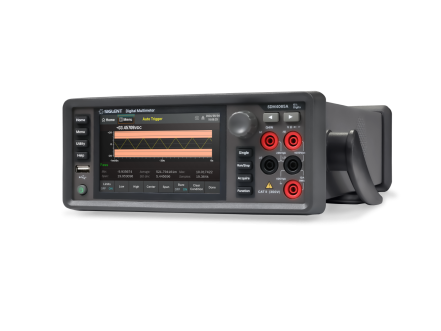

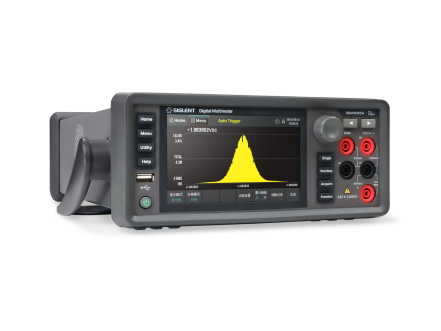

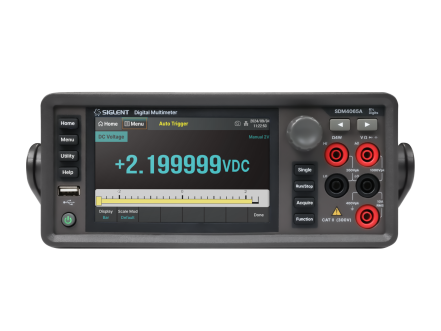

Ein 5-Zoll-Farb-Berührbildschirm (800 × 480 px) stellt Messwerte wahlweise als Ziffer, Balkenanzeige, Trendkurve oder Histogramm dar. Zwei Größen lassen sich parallel anzeigen; über Berührung oder Drehgeber navigiert man schnell durch Menüs, Grenzwerte und Speicherfunktionen. Vier auswählbare Auslöserarten (Automatik, Einzel, Pegel, Extern) sorgen dafür, dass sowohl einmalige Ereignisse als auch periodische Vorgänge exakt erfasst werden.
Das Gerät beherrscht elf Messfunktionen: Gleich- und Wechselspannung bis 1000 V, Gleich- und Wechselstrom bis 10 A, Zwei- und Vierleiter-Widerstand bis 100 MΩ, Kapazität bis 100 mF, Temperatur über Widerstands- oder Thermoelementfühler, Frequenz / Periodendauer (3 Hz – 1 MHz) sowie Durchgangs- und Diodenprüfung. Eine Echt-Effektivwert-Auswertung gewährleistet korrekte Angaben selbst bei stark verzerrten Signalen bis 300 kHz. Die einstellbare Integrationszeit (0,001 – 100 Netzperioden) ermöglicht wahlweise 50 000 Messungen pro Sekunde oder besonders rauscharme Präzisionswerte.
Für zeitkritische Gleichgrößen steht ein Abtastmodus (10 Hz – 50 kSa/s, 10 kHz Bandbreite) mit maximal 2 Mio. Punkten je Aufnahme zur Verfügung. Langzeittrends lassen sich mit dem Datenaufzeichner erfassen: 512 MB Arbeitsspeicher puffern bis 2 Mio. Messwerte, 256 MB Flash oder ein angeschlossener USB-Speicher nehmen bis 360 Mio. Punkte beziehungsweise 100 Stunden auf. Statistik-, Grenzwert- und Leistungsberechnungen (dB, dBm, Relativwert) werden direkt im Gerät ausgeführt.

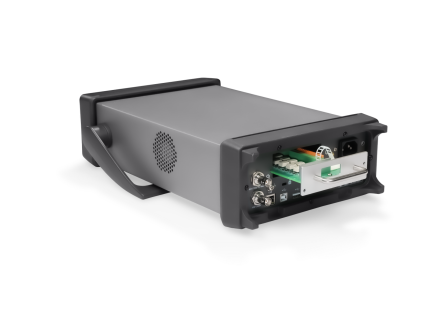

Der fest eingebaute Multiplexer SC1016 schaltet zwölf Universal- und vier Stromkanäle (bis 2 A) automatisch durch. Mit einer Umschaltzeit von etwa 280 ms und einer Kontaktlebensdauer von über 100 000 Schaltungen entfallen externe Relaismatrizen. Jeder Kanal verträgt bis 125 V RMS (175 V Spitze, 100 kHz) und kann eigene Grenzwerte erhalten, die bei Überschreitung optisch hervorgehoben oder über einen Meldeausgang signalisiert werden. So lassen sich Burn-In-Tests, Mehrstellen-Kalibrierungen oder End-of-Line-Prüfungen zeitsparend, platzsparend und störsicher durchführen.

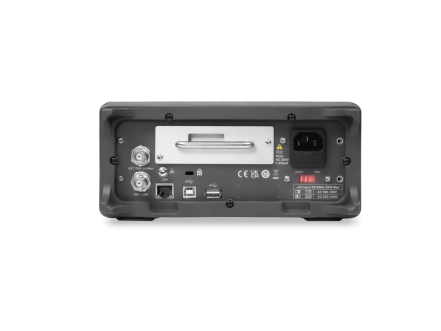

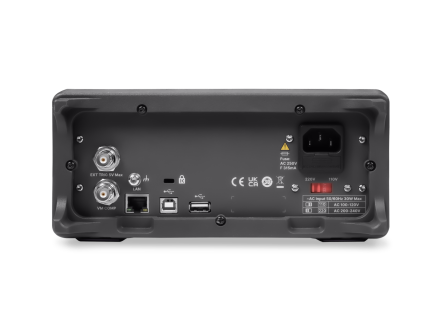

USB-Gerät, USB-Host, LAN und optional GPIB bieten vielfältige Fernsteuer- und Datenausgabemöglichkeiten; ein integrierter VNC- sowie Web-Server erlaubt die Bedienung per Browser. Über den BNC-Anschluss stehen Trigger-Eingang und VMC-Ausgang zur Synchronisation mit weiteren Messsystemen bereit. Die kostenlose PC-Software EasyDMM-X unterstützt automatisierte Prüfabläufe und Datenbankexporte.
Mit höchster Auflösung, sehr schneller Messrate, leistungsfähigem Abtast- und Aufzeichnungssystem sowie dem integrierten 16-Kanal-Scanner ersetzt das SDM4065A-SC mehrere Einzelgeräte. Wer viele Messstellen zuverlässig und ohne zusätzlichen Verdrahtungsaufwand überwachen muss – ob im Forschungslabor, Kalibrierdienst oder in der Fertigungsprüfung –, erhält eine kompakte, wirtschaftliche Komplettlösung mit Laborgenauigkeit.
