SSG6082A-V - Signalgenerator- Siglent

Allgemeine Informationen

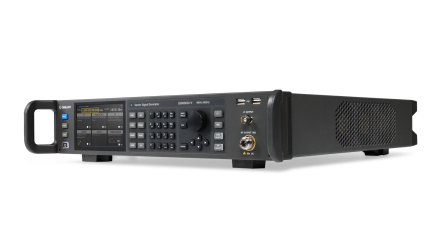

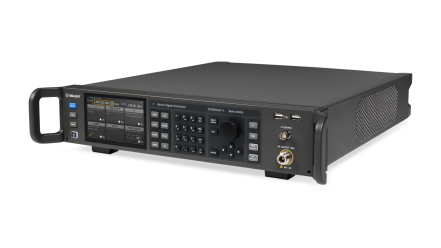

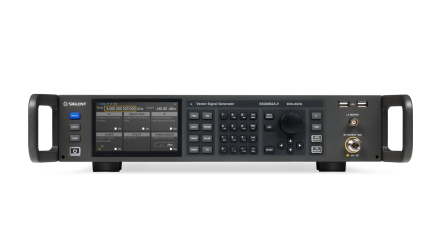

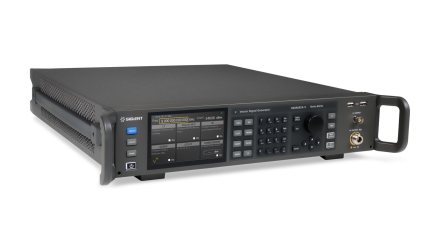

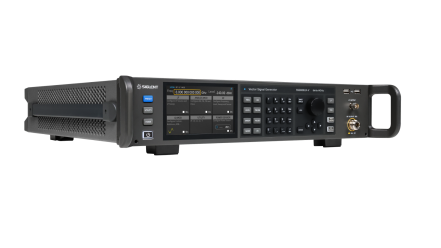

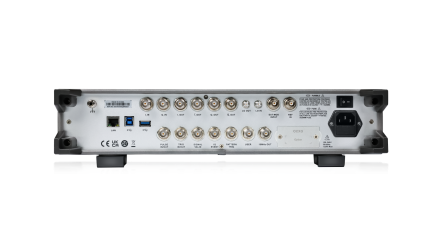

Der SSG6082A-V Vektor-Signalgenerator ist ein leistungsstarkes Hochfrequenz-Messgerät mit einem Ausgangsfrequenzbereich von 9 kHz bis 8 GHz. Durch seine hohe Frequenzauflösung von bis zu 0,001 Hz sowie einen großen Pegelbereich von -140 dBm bis +30 dBm eignet er sich für präzise Messungen und Tests in Forschung, Entwicklung und Produktion. Dank der werkseitigen Kalibrierung bietet der SSG6082A-V eine hervorragende Breitband-Performance, insbesondere im 1-GHz-Frequenzbereich, sowie eine ausgezeichnete Nachbarkanalunterdrückung (ACPR).

Unterstützung für Vektorsignale und digitale Modulation

Als V-Modell ist der SSG6082A-V nicht nur in der Lage, analoge Signale zu erzeugen, sondern bietet auch vollständige Vektorsignal-Generierung. Dies ermöglicht die Modulation von Signalen im IQ-Format mit einer Bandbreite von bis zu 500 MHz. Dadurch können komplexe digitale Modulationsverfahren wie Quadraturamplitudenmodulation (QAM), Phasenumtastung (PSK), Amplitudenumtastung (ASK) und Frequenzumtastung (FSK) in Echtzeit erzeugt werden. Darüber hinaus unterstützt das Gerät Mehrtonsignale sowie die Wiedergabe und Sequenzierung von Wellenformdateien.

Simulation moderner Kommunikationsstandards

In Kombination mit der SigIQPro-Software kann der SSG6082A-V gängige Kommunikationsprotokoll-Signale wie 5G NR, WLAN, LTE, BLUETOOTH und IoT generieren. Diese Funktionalität macht das Gerät zu einer idealen Lösung für Tests und Simulationen in der modernen drahtlosen Kommunikation. Besonders für MIMO-Tests und andere anspruchsvolle Hochfrequenz-Anwendungen bietet der Signalgenerator eine optimierte Breitband-Charakteristik durch seine Vektor-Modus-S-Parameter-Kompensation.

Impuls- und Rauschsignalerzeugung

Neben der Unterstützung für AM, FM und PM-Modulation verfügt der SSG6082A-V über eine leistungsstarke Impulsmodulation und einen integrierten Impulsfolgen-Generator, mit dem sich benutzerdefinierte Impulssequenzen realisieren lassen. Zudem ermöglicht das Gerät die Echtzeit-Generierung von additivem weißem Gaußschen Rauschen (AWGN), sodass das Signal-Rausch-Verhältnis exakt kontrolliert werden kann. Dies ist insbesondere für Empfänger-Messungen von Vorteil, da komplexe Berechnungen zur Rauschleistungsanpassung entfallen.

Flexible Steuerung und Fernzugriff

Für eine bequeme Steuerung verfügt der SSG6082A-V über eine Web-Remote-Control, die eine vollständige Konfiguration und Bedienung über das Netzwerk ermöglicht. Zudem erlaubt das Powermeter-Steuerkit eine präzise Messung und Regelung des Ausgangspegels sowie die Kompensation von Leitungsverlusten. Mit seiner leistungsfähigen Vektorsignal-Erzeugung, breitbandigen IQ-Signalverarbeitung und umfangreichen Modulationsmöglichkeiten ist der SSG6082A-V Vektor-Signalgenerator eine ideale Lösung für anspruchsvolle HF-Tests, drahtlose Kommunikation, Radar-Technologien und Signalforschung.
