Allgemeine Informationen

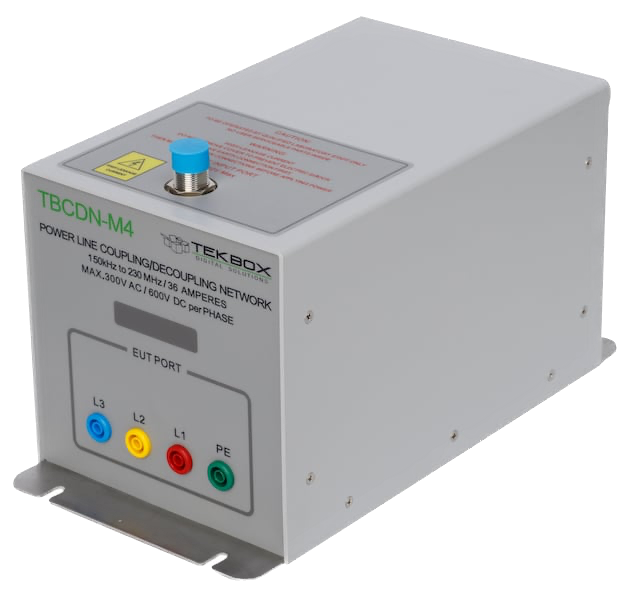

Das TBCDN-M4 ist ein Coupling Decoupling Network (CDN), das speziell für leitungsgebundene Störfestigkeitsprüfungen gemäß IEC 61000-4-6 entwickelt wurde. Es erfüllt die Anforderungen des Anhangs D2 der Norm IEC 61000-4-6 und ist darauf ausgelegt, Gleichtaktstörsignale im Frequenzbereich von 150 kHz bis 230 MHz in ungefilterte AC- und DC-Stromversorgungsleitungen einzuspeisen. Mit seiner robusten Konstruktion und exakten Spezifikationen liefert das TBCDN-M4 zuverlässige Testergebnisse für eine Vielzahl von Anwendungen.

Das TBCDN-M4 unterstützt eine maximale Versorgungsspannung von 300 V AC oder 600 V DC und ist für einen maximalen Strom von bis zu 36 A ausgelegt. Es kann eine RF-Eingangsleistung von 6,5 W CW und eine maximale RF-Eingangsspannung von 32 V verarbeiten. Das Gehäuse besteht aus pulverbeschichtetem Aluminium und einer stabilen Edelstahl-Grundplatte, die für eine lange Lebensdauer sorgt. Das Produkt wird mit einem individuellen Prüfprotokoll geliefert, das das Spannungsverhältnis und die Gleichtaktimpedanz dokumentiert.

Für diese Geräteserie sind keine Optionen verfügbar.
