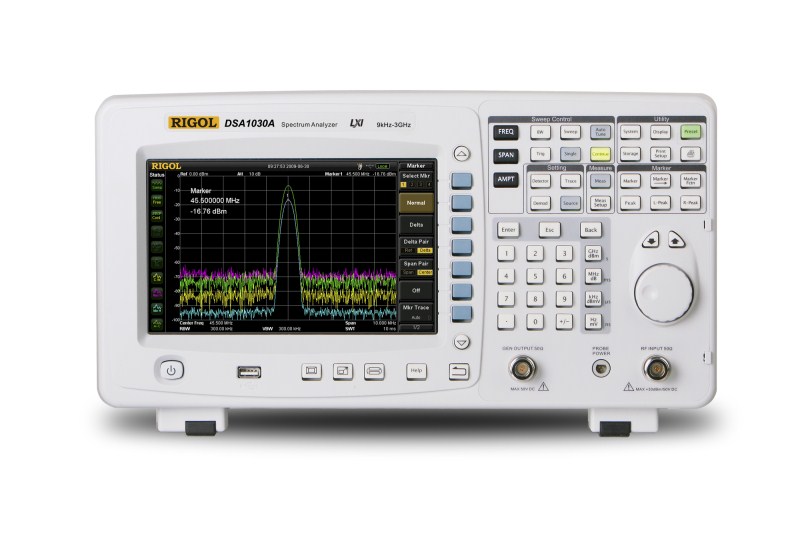

DSA1030A - Spektrumanalysator - Rigol

DSA1030A Spektrumanalysator - Rigolzoom
  • Frequenzbereich 9 kHz - 3 GHz
  • Auflösungsbandbreite min. 10 Hz
  • < -148 dBm durchschnittl. Rauschpegel (typ.)
  • integrierter Vorverstärker
  • < 1,0 dB Amplitudengenauigkeit
  • Phasenrauschen -88 dBc/Hz (10 kHz)
  • 8,5 Zoll Farb-Display (800 x 600 pix)
  • USB / LAN Interface (LXI-C), VGA

Leistungsfähiger Spektrumanalysator für vielfältige Laboranwendungen.


Beschreibung
Optionen
Zubehör
Video
Dokumente
Software

Herausragende Leistungsdaten
Mit einem Frequenzbereich von 9 kHz bis 3 GHz und einer Auflösungsbandbreite (RBW) von min. 10 Hz bietet der DS1030A beachtliche Leistungsdaten.

DSA800 Displayzoom


Umfangreiche Detektoren
Zur Bewertung und Darstellung des erfassten Signals stehen je nach Anwendung mehrere Detektoren zur Verfügung. Optional gibt es auch einen Quasi Peak Detektor für EMV Messungen.

Detectorzoom


Erweiterte Messfunktionen
Der Spektrumanalysator DSA1030A verfügt bereits über eine Reihe erweiterter Messfunktionen, darunter Harmonic Distortion, Channel Power, Time Domain Power, Adjacent Channel Power, Occupied Bandwidth, Carrier to Noise Ratio



Spitzenwerttabelle und Markerfunktion
Zur Auswertung der gemessenen Werte stehen eine automatische Spitzenwerttabelle sowie eine Markerfunktion zur Verfügung.

Spitzenwerttabellezoom


Mehrfachkurvenverläufe
Bis zu 3 Kurvenverläufe (Traces) können unabhängig voneinander aufgezeichnet und miteinander verglichen und verarbeitet werden (Mathematikfunktionen). Dies ist hilfreich für die Beurteilung unter verschiedenen Aufzeichnungs- bzw. Einsatzbedingungen.



Korrekturtabellen
Korrekturwerte zum Ausgleich von nichtlinearen Frequenzgängen von z.B. Kabeln und Antennen können im Gerät hinterlegt und bei der Erfassung berücksichtigt werden.



Pass/Fail Test
Die erfassten Frequenzspektren können auf Über- bzw. Unterschreiten einstellbarer Grenzwerte untersucht werden. Die Grenzwertkurven können direkt im Gerät editiert werden. So lassen sich auf relativ einfache Weise EMV Pre-Compliances Tests oder Prüfungen von Netzwerken wie z.B. Filter durchführen.

Pass Fail Testzoom


VSWR Untersuchung (optional)
Mit der optionalen Analyseerweiterung lassen sich Messungen zum Stehwellenverhältnis (VSWR) durchführen.



EMV Untersuchung (optional)
Die Erweiterung zur Durchführung von EMV Test umfasst die von der Norm vorgeschriebenen Filter sowie zusätzlich einen Quasi Peak Detektor der für die Bewertung in der EMV Messtechnik erforderlich ist.



Keine Einträge vorhanden

Um Ihnen die Aktualität der angebotenen Software zu gewährleisten leiten wir Sie mit den folgenden Links auf die Seiten des  Herstellers. Gegebenenfalls müssen Sie sich dort einloggen um den Download durchzuführen.
