Alle drei Geräteserien der Siglent Arbiträr-/Funktionsgeneratoren verfügen über zwei Kanäle zur Ausgabe von Standardsignalen wie Sinus, Rechteck, Dreieck uvm. sowie von vordefinierten oder eigens erstellten arbiträren Signalfolgen. Zusätzlich bieten diese Geräte eine Reihe weiterer Funktionen wie Modulation, Sweep und Burst, die Erzeugung von harmonischen Schwingungen sowie einen integrierten Frequenzzähler.
Die wesentlichen Unterscheidungsmerkmale der einzelnen Geräteserien können Sie der nachfolgenden Tabelle entnehmen.
SDG1000X Plus
SDG2000X
SDG6000X

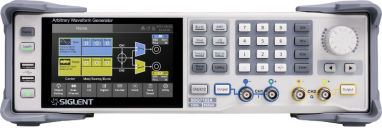

SDG7000A
|
Arbiträrgeneratoren |
max. Frequenz |
Abtastrate |
Auflösung |
Arbiträrspeicher |
max. Ausgangsspannung |
max. Strom |
|---|---|---|---|---|---|---|
|

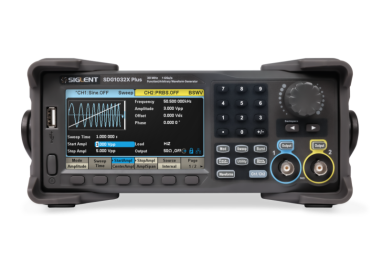

SDG1032X Plus |
30 MHz |
1 GS/s |
16 Bit |
16 kPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 10MHz |
200mA |
|
SDG1062X Plus |
60 MHz |
1 GS/s |
16 Bit |
16 kPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 10 MHz |
200mA |
|
|
|
|
|
|
|
|
|
SDG2042X |
40 MHz |
1,2 GS/s |
16 Bit |
8 MPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 20 MHz |
200mA |
|
SDG2082X |
80 MHz |
1,2 GS/s |
16 Bit |
8 MPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 20 MHz |
200mA |
|
SDG2122X |
120 MHz |
1,2 GS/s |
16 Bit |
8 MPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 20 MHz |
200mA |
|
|
|
|
|
|
|
|
|
SDG6022X |
200 MHz |
max. 2,4 GS/s |
16 Bit |
20 MPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 40 MHz |
200mA |
|
SDG6032X |
350 MHz |
max. 2,4 GS/s |
16 Bit |
20 MPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 40 MHz |
200mA |
|

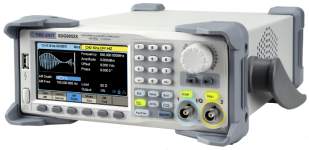

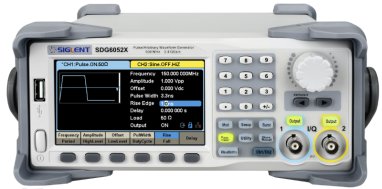

SDG6052X |
500 MHz |
max. 2,4 GS/s |
16 Bit |
20 MPunkte |
10Vpp (50Ω) / 20Vpp (hochohmig) ≤ 40 MHz |
200mA |
|
|
|
|
|
|
|
|
|
SDG7032A |
350 MHz |
max. 5 GS/s |
14 Bit |
512 MPunkte |
12Vpp (50Ω) / 24Vpp (hochohmig) ≤ 40 MHz |
200mA |
|
SDG7052A |
500 MHz |
max. 5 GS/s |
14 Bit |
512 MPunkte |
12Vpp (50Ω) / 24Vpp (hochohmig) ≤ 40 MHz |
200mA |
|
SDG7102A |
1 GHz |
max. 5 GS/s |
14 Bit |
512 MPunkte |
12Vpp (50Ω) / 24Vpp (hochohmig) ≤ 40 MHz |
200mA |
