SQG15-AC - Sensepeek

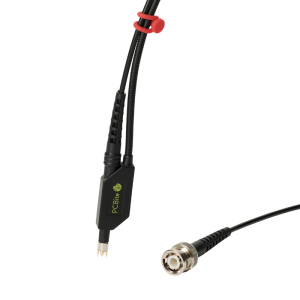

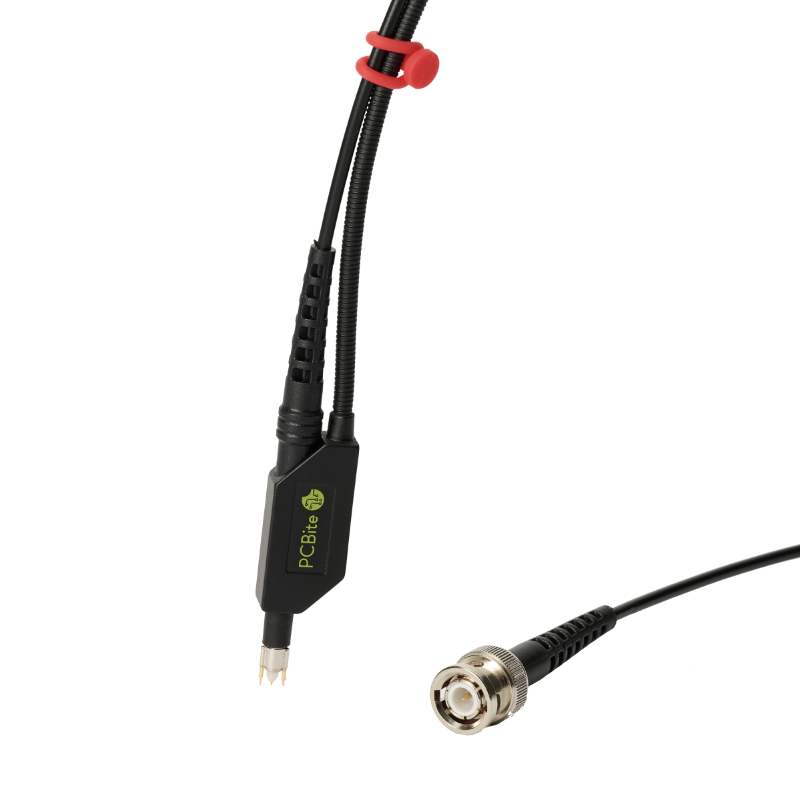

Der SQG15-AC ist ein leistungsstarker 1,5-GHz AC-gekoppelter Freihand-Tastkopf mit geringer Impedanz, der speziell für anspruchsvolle Hochfrequenzmessungen entwickelt wurde. Dank seines passiven Designs bietet er eine herausragende dynamische Reichweite, minimales Rauschen, hohe Linearität und eine dauerhaft stabile Signalqualität. Damit eignet er sich ideal für Anwendungen in der RF-Entwicklung, Hochgeschwindigkeits-Digitaldesigns und Signalanalyse.

Sein 10:1-Design macht ihn kompatibel mit Messgeräten mit 50 Ω Eingangsimpedanz sowie mit einer 50 Ω Durchgangsabschlusstechnik (BNC Plug – BNC Socket). Mit einer Datenrate von über 3 Gbps erlaubt der SQG15-AC hochpräzise Messungen schneller Signale, ohne die Signalqualität zu beeinträchtigen.

Vielseitige Kompatibilität mit Messgeräten

Die SQG-Serie ist universell einsetzbar und kompatibel mit einer Vielzahl von Messinstrumenten mit einer Eingangsimpedanz von 50 Ω, darunter:

• Oszilloskope
• Abtast-Oszilloskope
• Netzwerk-Analysatoren
• Spektral- und Modulationsanalysatoren
• Empfänger
• Leistungsmessgeräte
• Millivoltmeter

Ein wesentlicher Vorteil gegenüber vielen anderen Tastköpfen auf dem Markt besteht darin, dass sämtliche Leistungsmerkmale ohne zusätzliches Zubehör oder aufwendige Lötvorrichtungen verfügbar sind. Dies spart nicht nur Zeit, sondern reduziert auch den Aufwand bei Messaufbauten.

Minimale Signalstörung für hochpräzise Messungen

Das Testen von Mikrowellen-Übertragungsleitungen stellt eine besondere Herausforderung dar, da zusätzliches Leitermaterial Kapazität hinzufügen und somit die Geometrie und Impedanz der Leitung verändern kann. Diese Effekte können zu ungenauen Messwerten führen.

Der SQG15-AC reduziert die Belastung des Signals auf ein Minimum, sodass sich die primäre Auswirkung auf eine geringfügige Amplitudenreduktion an der Prüfspitze beschränkt. Entscheidend ist, dass diese Reduktion keine Veränderungen an der Wellenform, ihrem spektralen Inhalt oder ihrer Phase verursacht. Durch eine einfache Anpassung der Tastkopf- oder Geräteverstärkung oder durch Skalierung der Messdaten kann dieser Amplitudenverlust problemlos kompensiert werden, wodurch jederzeit präzise und zuverlässige Messergebnissesichergestellt sind.

Zuverlässiger Kontakt durch austauschbare Prüfnadeln

Die SQG-Serie ist mit austauschbaren Prüfnadeln ausgestattet, die eine feine Spitze aufweisen und so eine zuverlässige Verbindung zu kleinen oder empfindlichen Bauteilen ermöglichen. Dadurch wird die Messgenauigkeit erheblich verbessert, insbesondere in hochkomplexen Schaltungen.

Flexible Erdungsoptionen für verschiedene Anwendungen

Der SQG15-AC bietet zwei Erdungsoptionen, die eine flexible Anpassung an unterschiedliche Anwendungsfälle ermöglichen:

• Doppelte Nadelerdung mit einem 2,3-mm-Spitzenabstand, ideal für PCB-montierte HF-Steckverbinder.
• Solide Einzelerdung mit einem 6,5-mm-Spitzenabstand, geeignet für weiter entfernte Erdungspunkte.

Diese doppelte Erdungsmöglichkeit erlaubt eine hohe Flexibilität bei der Messdurchführung und stellt sicher, dass der Tastkopf in verschiedensten Testumgebungen zuverlässig einsetzbar ist.

AC- oder DC-Kopplung für maximale Anpassungsfähigkeit

Sensepeek bietet sowohl AC- als auch DC-gekoppelte Tastköpfe an, um Ingenieuren eine maximale Signalintegritätfür ein breites Anwendungsspektrum zu ermöglichen.

• Niederohmige Tastköpfe beeinflussen das zu messende Signal leicht, was eine geringe Reduktion der Amplitude zur Folge hat.
• Bei Gleichstromsignalen können niederohmige Tastköpfe einen kleinen Stromfluss von der Signalquelle erzeugen, was sich auf die Betriebsspannung empfindlicher Geräte auswirken kann.
• Die AC-gekoppelte Abtastung ist besonders vorteilhaft für DC-vorgespeiste Hochgeschwindigkeitsschnittstellen, wie z. B. USB, HDMI und SATA, sowie für differenzielle Signalstandards wie ECL und PECL.
• Sie eignet sich ebenfalls ideal für die Analyse hochfrequenter Signale auf Versorgungsleitungen oder Steuerschaltungen, beispielsweise bei der Untersuchung von Rauschen, Stromwelligkeit oder ineffizienter Entkopplung in Stromversorgungssystemen.

Perfekte Kompatibilität mit PCBite-Haltern

Der eingebaute Magnet im Standfuß des Tastkopfes ermöglicht es, diesen einfach und sicher auf der separat erhältlichen Grundplatte zu fixieren und neu zu positionieren.

Die separat erhältliche Grundplatte finden Sie in der Spalte Zubehör

Das aufwändige Löten von Kabeln sowie komplizierte Einrichtungsschritte gehören dank der SQG-Serie der Vergangenheit an und machen herkömmliche Tastköpfe überflüssig.

Die Tastköpfe der SQG-Serie ermöglichen es Ihnen, Messungen im Handumdrehen durchzuführen. Positionieren Sie einfach die Testnadel an einem gewünschten Messpunkt und das Gewicht des Sondenkopf hält die Testnadel zuverlässig an Ort und Stelle. Die Tastköpfe der SQG-Serie sparen Ihnen Zeit und sind somit ideal für die Entwicklung, Überprüfung und Reparatur elektronischer Komponenten.

Fazit: Präzision, Stabilität und einfache Handhabung

Der Sensepeek SQG15-AC ist die ideale Lösung für Ingenieure, die eine präzise, stabile und benutzerfreundliche Hochfrequenzmessung benötigen. Ob es um Fehlersuche bei der Stromversorgung, die Überprüfung der Signaltreue in Hochgeschwindigkeits-Digitaldesigns oder die Analyse von Hochfrequenzsignalen geht – die SQG-Serie bietet die Vielseitigkeit und Präzision, die moderne Ingenieure und Entwickler fordern.
